Система СУ-5Д

Система СУ-5Д является средством измерения уровня, плотности жидкости, плотности пара и температуры и позволяет определять массу жидкости и массу пара, а также обеспечивает непрерывное измерение влажности различных сред в трубопроводах (мазут, нефтепродукты, сжиженные углеводородные газы и сырая нефть) . Благодаря ряду уникальных свойств обладает решающими преимуществами при учете сжиженного углеводородного газа (СУГ), агрессивных и осадкообразующих сред.

Система СУ-5Д поставляется в двух модификациях:

  • Система СУ-5Д для измерения запасов продуктов в резервуарных парках.
  • Комплектуется датчиками ДЖС-7М, ДЖС-7-3, ДЖС-7Х, ДЖС-7Б и дополнительным оборудованием.

    Измеряются: уровень, объем, масса жидкости, масса газа, плотность жидкости, плотность газа, температура в 6 точках.

    Технические данные:

    Количество контролируемых резервуаров , шт 1-6
    Предел допускаемого значения абсолютной погрешности измерения уровня в диапа-зоне температур окружающей и контролируемой сред от -40°С до +60°С, мм ± 3
    Предел допускаемого значения абсолютной погрешности измерения массы контроли-руемого продукта в резервуаре, % от массы при полном заполнении резервуара, % ± 0,5
    Предел допускаемого значения абсолютной погрешности измерения температуры в диапазоне от -40°С до +60°С, °С ± 1
    Дискретность показаний уровня, мм 0,1
    Дискретность показаний массы , кг 1
    Дискретность показаний температуры , °С 0,1
    Диапазон рабочих температур для датчиков и электронных блоков , °С от -40 до +60
    Максимально допустимое избыточное давление для датчиков , Мпа 2,6


  • Система СУ-5Д для измерения параметров продуктов в трубопроводах.
  • Комплектуется датчиками ДЖС-7В, ДЖС-7П и дополнительным оборудованием.

    Измеряются: содержание воды в продукте, плотность, температура, коммерческая плотность (уменьшенное значение плотности с учетом того, что часть объема занимает вода)

    Технические данные:

    Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 0% до 5% воды ± 0,1%
    Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 5% до 15% воды ± 0,5%
    Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 15% до 25% воды ± 1%
    Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 25% до 40% воды ± 2%
    Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 40% до 100% воды ± 5%
    Диапазон рабочих температур для датчиков, °С от -40 до +60
    (по заказу от -40 до +150 °С)
    Максимально допустимое избыточное давление для датчиков, Мпа 2,6 (по заказу до 10 Мпа)
    Предел допускаемого значения абсолютной погрешности измерения плотности паровой и жидкой фазы СУГ в диапазоне температур окружающей и контролируемой сред от -40°С до +60°С, кг/м3 ± 1
    Дискретность показаний плотномера, кг/м3 0.1

Средняя наработка на отказ не менее 100 000 часов.

Полный средний срок службы системы СУ-5Д не менее 14 лет.


Состав системы

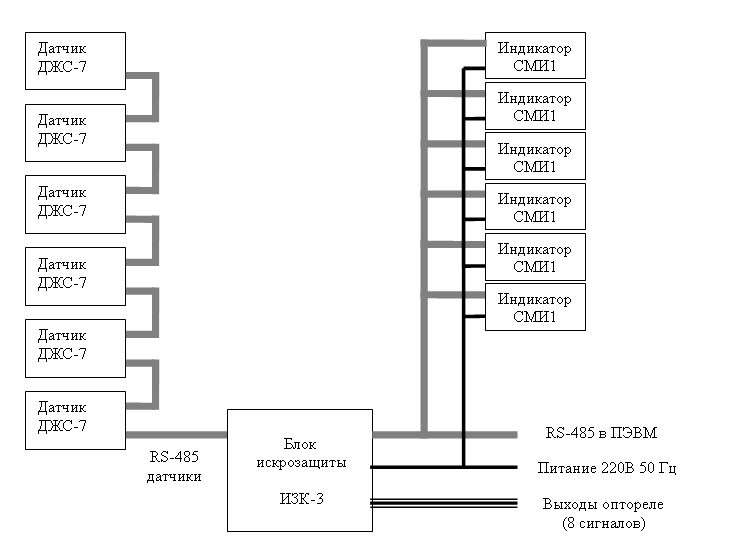

Структурная схема измерительной системы

Структурная схема измерительной системы

Блок искрозащиты ИЗК-3

Блок искрозащиты ИЗК-3 обеспечивает взрывозащищенность датчиков (искробезопасные цепи), обработку информации от датчиков, выдачу информации на индикаторы и в ПЭВМ, фор-мирование и выдачу команд управления на оптореле (8 оптореле). Блок ИЗК-3

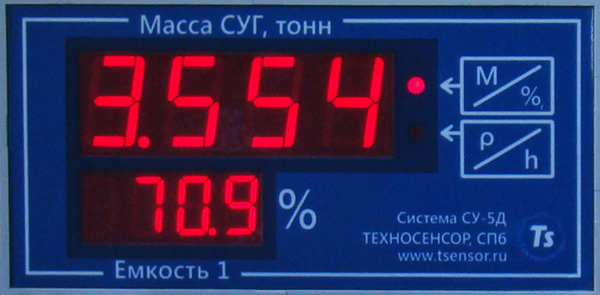

Индикатор

Индикатор может выводить 4 контролируемых параметра. Индикаторы подключаются по двухпроводному интерфейсу RS-485. ОВЕН СМИ-1

В комплекте Системы могут поставляться: индикаторная трубка (средство поверки), дополнительные элементы АСУ ТП, при необходимости дополнительные элементы для крепления датчиков (крышки лючков, резьбовые втулки).
