Влагомеры типа ДЖС-7В предназначены для непрерывных измерений влажности мазута, масел, сжиженных углеводородных газов, сырой нефти и других нефтепродуктов (далее - нефтепродуктов) в
трубопроводах и технологических установках (в резервуарах).
Влагомер сертифицирован как Измеритель влажности ДЖС-7В Систем измерительных СУ-5Д и состоит из первичного преобразователя (датчика), блока обработки и показывающего прибора.
Измерители влажности ДЖС-7В Систем измерительных СУ-5Д реализуют диэлькометрический метод измерения влажности.
Принцип действия влагомеров основан на измерении приращения электрической емкости резонатора первичного измерительного преобразователя, пропорционального изменению влажности нефтепродукта.
Измеритель влажности ДЖС-7В Систем измерительных СУ-5Д может комплектоваться двумя типами первичного преобразователя:
- Датчиком ДЖС-7В с резьбовым креплением М60x4 c минимальным диаметром проходного отверстия для установки на трубопровод 55 мм.
- Датчиком ДЖС-7В-m с креплением резьба трубная 1 дюйм с минимальным диаметром проходного отверстия 32 мм.
Технические характеристики Измерителей влажности |
Первичный преобразователь (датчик) |
ДЖС-7В |
ДЖС-7В-m |

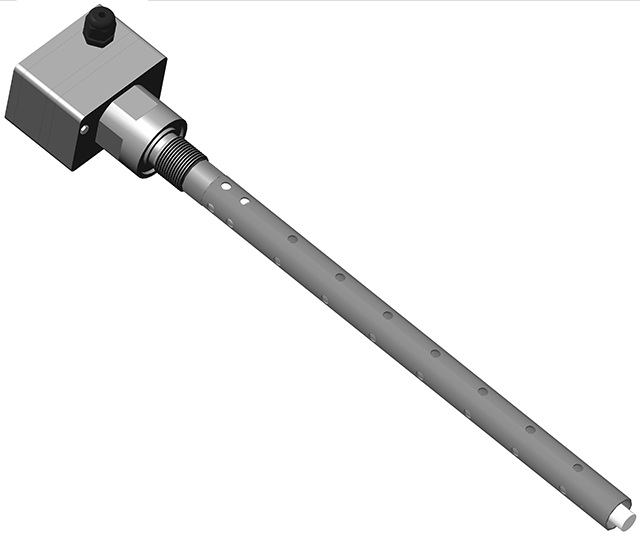

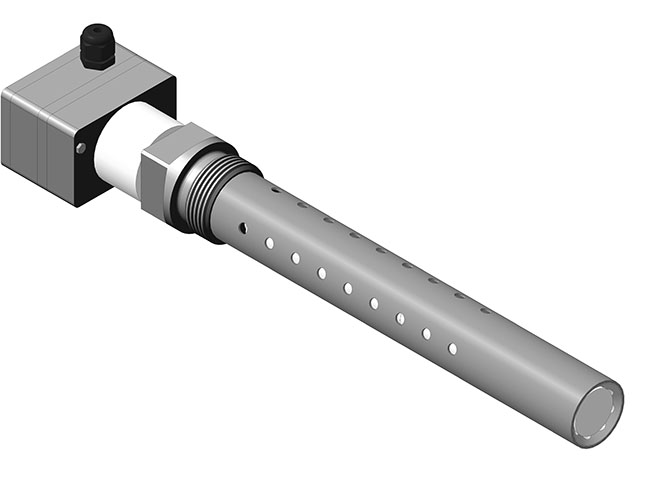

Внешний вид датчика |
|
|

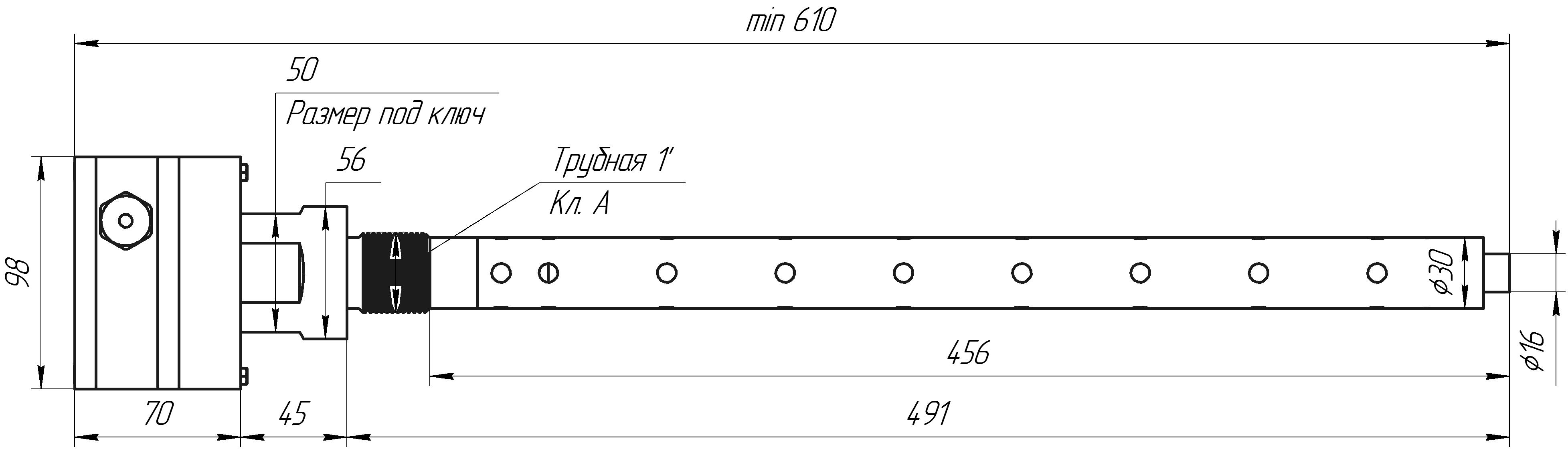

Габаритные размеры датчика |
100x100x550
|
100x100x610
|
Крепление к трубопроводу |
Резьба М60х4 |
Резьба трубная 1 дюйм |
Место установки |
Колено трубопровода, минимальный диаметр проходного отверстия 55 мм

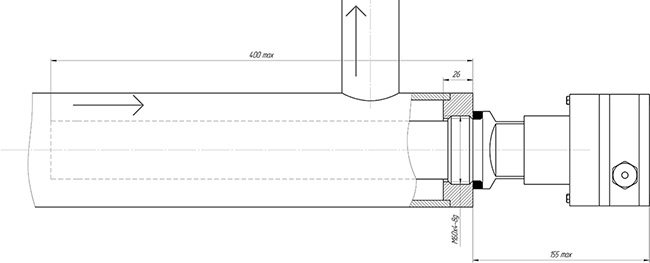

(пример рекомендуемой установки датчика)
|
Колено трубопровода, минимальный диаметр проходного отверстия 32 мм. Может устанавливаться поперек широких трубопроводов |
Измеряемая среда |
Нефть по ГОСТ Р 51858–2002, мазут, сжиженные углеводородные газы и другие нефтепродукты |
Чистые нефтепродукты. Нефть и мазут по согласованию с производителем |
Диапазон рабочих температур анализируемой жидкости, °С |
-55 до +125 (до 200 °С по согласованию с производителем) |
-40 до +80 |
Максимально допустимое избыточное давление для датчиков, Мпа |
3 (по заказу до 10 Мпа) |
3 |
Диапазон измерений влагомера, объемной доли воды, % |
0-100 |
Скорость потока |
до 3 м/с |
Степень взрывозащиты |
искробезопасная электрическая сеть маркировка ExibIIBТ6 |
Степень пылевлагозащиты |
IP65 |
Базовый комплект поставки |
Датчик ДЖС-7В, блок ИЗК-3, блок RS485-USB, индикатор Овен СМИ-1, служебное ПО |
Датчик ДЖС-7В-m, блок ИЗК-3, блок RS485-USB, служебное ПО |
Дополнительное оборудование |
Световая сигнализация, ЦАП Z-3A0, прикладное ПО |
Световая сигнализация, прикладное ПО, индикатор Овен СМИ-1 |
Техническая документация |
Открыть описание Системы СУ-5Д Влагомер в формате pdf
|
Программное обеспечение |
Конфигуратор для Систем СУ-5Д Влагомер
|
Сертификаты |
|
Пределы погрешности Измерителей влажности |
Предел допускаемого значения абсолютной погрешности измерения
содержания воды в мазуте в диапазоне от 0% до 5% воды
|
± 0,25%
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды
в мазуте в диапазоне от 5% до 15% воды
|
± 0,5%
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды
в мазуте в диапазоне от 15% до 25% воды
|
± 1%
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды
в мазуте в диапазоне от 25% до 40% воды
|
± 2%
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды
в мазуте в диапазоне от 40% до 100% воды
|
± 4%
|
Подключение.
Подключение датчиков к блоку искрозащиты ИЗК-3 четырехпроводное (2 сигнальных
провода интерфейса RS-485, общий провод и питание +10В). Допускается использовать
только экранированный кабель.
Рекомендуется использовать кабели следующих типов:
- МКЭШ 5х0,35
- МКЭШ 5х0,5
- МКЭШ 5х0,75
- КВВГЭ 5х0,75
- FTP (с согласованием типа и длины).
Датчики подключаются по схеме последовательного шлейфа. Длина линии связи не более 500 м.
На крышке имеется один или два штуцера MGB16 с максимальным отверстием под кабель 10 мм.
При использовании кабеля большего диаметра может быть выполнена поставка крышек
с другими штуцерами.
Наличие двух штуцеров позволяет соединять датчики последовательно
без клеммных коробок.
Установка датчика ДЖС-7В.
|
