Датчик плотности ДЖС-7П является первичным преобразователем плотности Системы измерительной СУ-5Д ПЛОТНОМЕР и является ее неотъемлемой частью.
Система СУ-5Д ПЛОТНОМЕР предназначена для измерения плотности и температуры различных жидких сред в трубопроводах или в технологических установках. Система СУ-5Д ПЛОТНОМЕР обеспечивает измерение:
- плотности сжиженных углеводородных газов
- плотности пропана, бутана, изобутана (с примесями более легких и более тяжелых газов)
- плотности пара сжиженных газов
- плотности ШФЛУ
- плотности хладонов
- плотности жидкого и газообразного хлора
Плотномер ДЖС-7П выпускается в двух модификациях:
- ДЖС-7П - полноразмерный датчик с электродом диаметром 30 мм, общей длинной 970 мм и резьбой трубной 1 дюйм для установки
- ДЖС-7-2 - датчик с укороченным электродом диаметром 51 мм, общей длинной не более 500 мм и резьбой М60х4 для установки
| Технические характеристики датчиков плотности |
| Первичный преобразователь (датчик) |
ДЖС-7П |
ДЖС-7-2 |

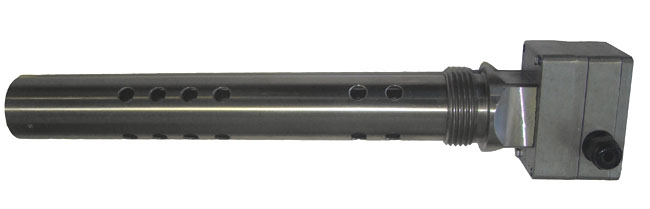

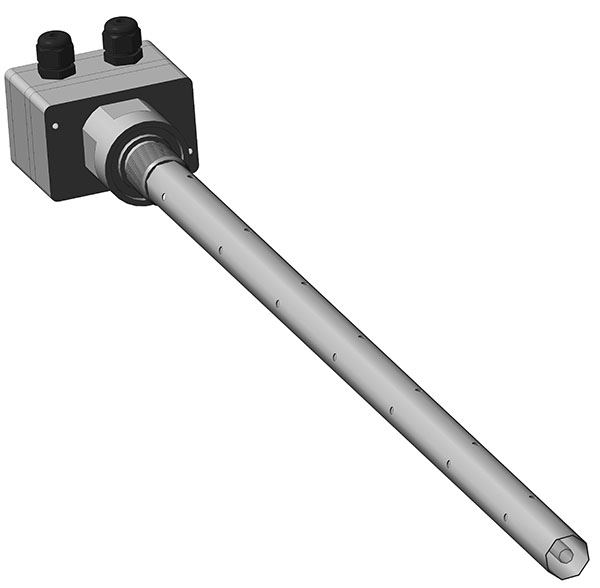

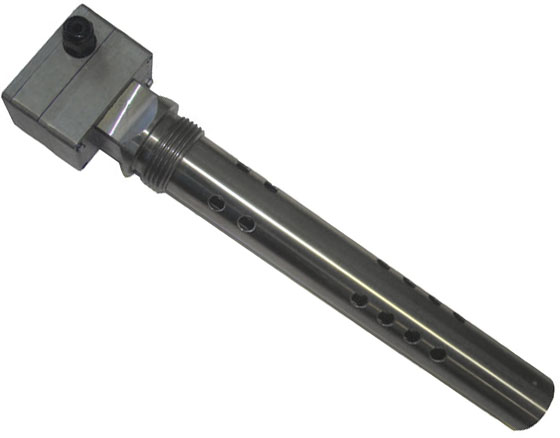

| Внешний вид датчика |
 |
 |

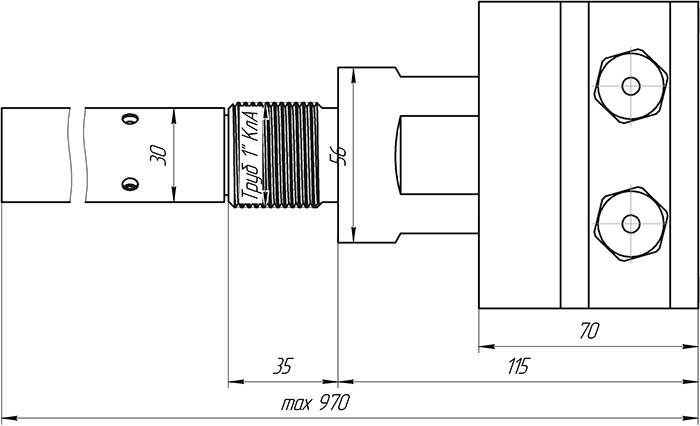

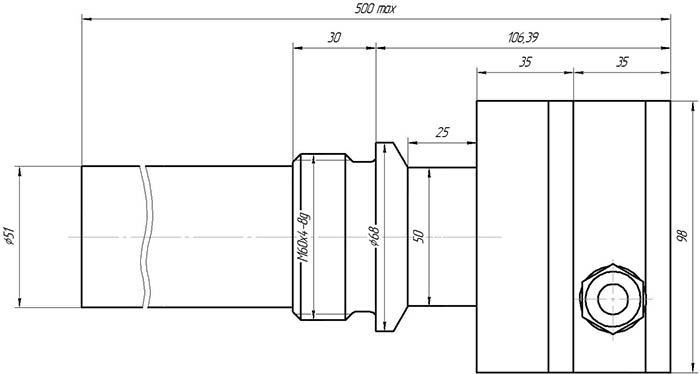

| Габаритные размеры датчика |
100x100x970
|
100x100x500
|
| Крепление к трубопроводу |
Резьба трубная 1 дюйм |
Резьба М60х4 |
| Место установки |
Колено трубопровода, минимальный диаметр проходного отверстия 32 мм

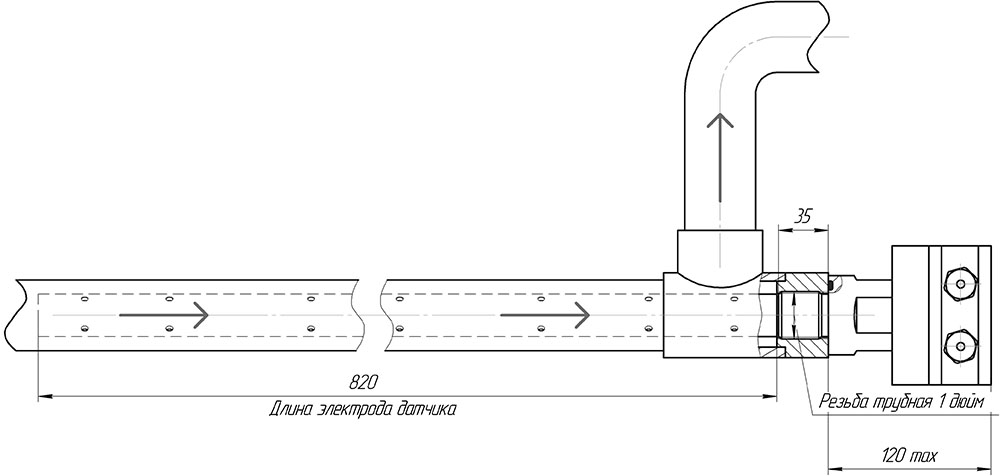

(пример рекомендуемой установки датчика)
|
Колено трубопровода, минимальный диаметр проходного отверстия 55 мм. |
| Измеряемая среда |
СУГ, пары сжижинных газов, ШФЛУ, хладон, жидкий и газообразный хлор |
| Диапазон рабочих температур анализируемой среды, °С |
-40 до +60 |
| Максимально допустимое избыточное давление для датчиков, Мпа |
2,6 |
| Диапазон рабочих значений плотности контролируемых сред, кг/м3 |
1 - 1400 |
| Степень взрывозащиты |
искробезопасная электрическая сеть
маркировка ExibIIBТ6 |
| Степень пылевлагозащиты |
IP65 |
| Базовый комплект поставки |
Датчик ДЖС-7П (ДЖС-7-2), блок ИЗК-3, блок RS485-USB, индикатор Овен СМИ-1, служебное ПО |
| Дополнительное оборудование |
Световая сигнализация, прикладное ПО |
| Техническая документация |
Открыть описание Системы СУ-5Д Плотномер в формате pdf
 |
| Программное обеспечение |
Конфигуратор Системы СУ-5Д
|
| Сертификаты |
|
| Предел допускаемого значения абсолютной погрешности измерения |
|
Предел допускаемого значения абсолютной погрешности измерения плотности в диапазоне температур окружающей и контролируемой сред от -40°С до +60°С
|
± 1 кг/м3
|
|
Предел допускаемого значения абсолютной погрешности измерения температуры в диапазоне от -40°С до +60°С
|
± 0,5 ?С
|
Подключение.
Подключение датчиков к блоку искрозащиты ИЗК-3 четырехпроводное (2 сигнальных
провода интерфейса RS-485, общий провод и питание +10В). Допускается использовать
только экранированный кабель.
Рекомендуется использовать кабели следующих типов:
- МКЭШ 5х0,35
- МКЭШ 5х0,5
- МКЭШ 5х0,75
- КВВГЭ 5х0,75
- FTP (с согласованием типа и длины).
Датчики подключаются по схеме последовательного шлейфа. Длина линии связи не более 500 м.
На крышке имеется один или два штуцера MGB16 с максимальным отверстием под кабель 10 мм.
При использовании кабеля большего диаметра может быть выполнена поставка крышек
с другими штуцерами.
Наличие двух штуцеров позволяет соединять датчики последовательно
без клеммных коробок.
|
