Системеный блок СБ-5 (СБ-7)

Системный Блок СБ предназначен для установки на газовоз или стационарный резервуар. Обеспечивает контроль параметров в резервуаре, сигнализацию уровня, передачу данных на сервер через интернет, возможность настройки Системы без ПК, возможность подключения к системе счетчиков и кориолисовых массомеров.
В состав блока входят:
  • Блок искрозащиты ИЗК-3
  • Панель LCD 7 дюймов
  • GSM модем
  • Световая сигнализация

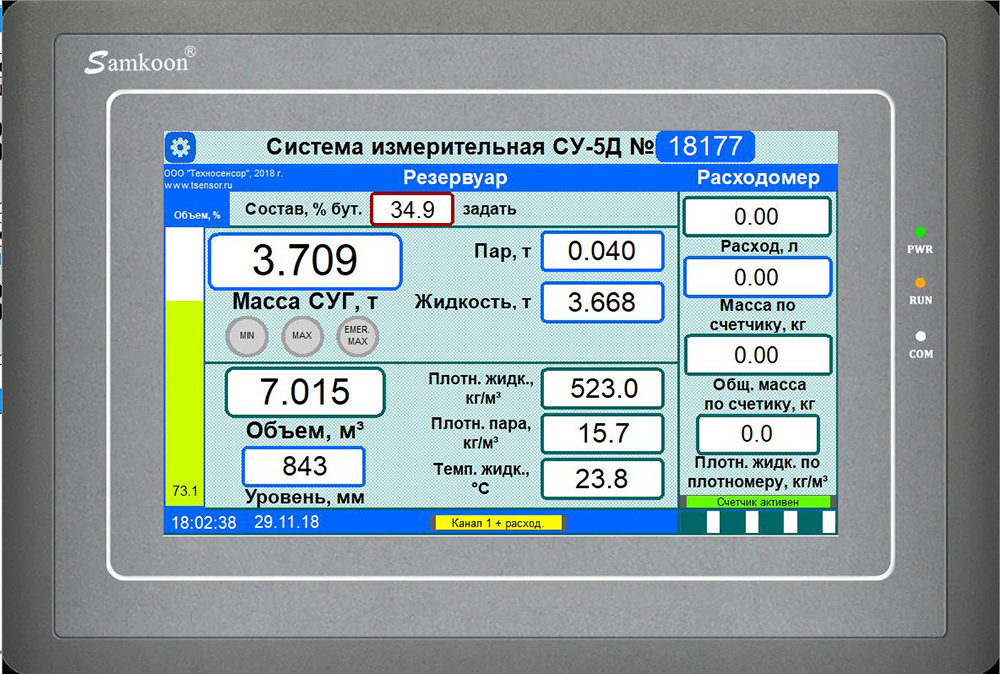

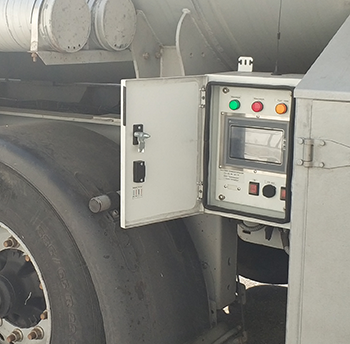

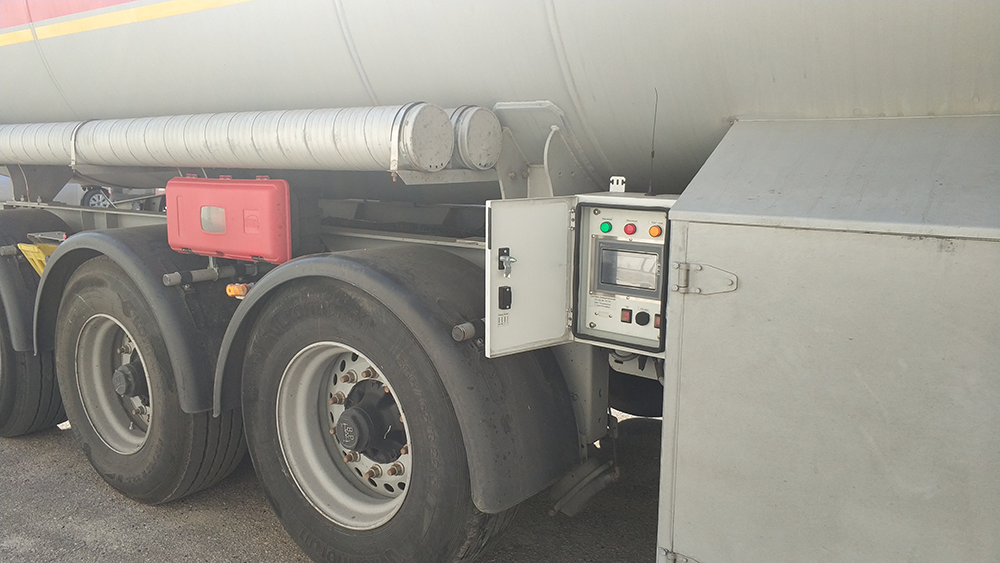

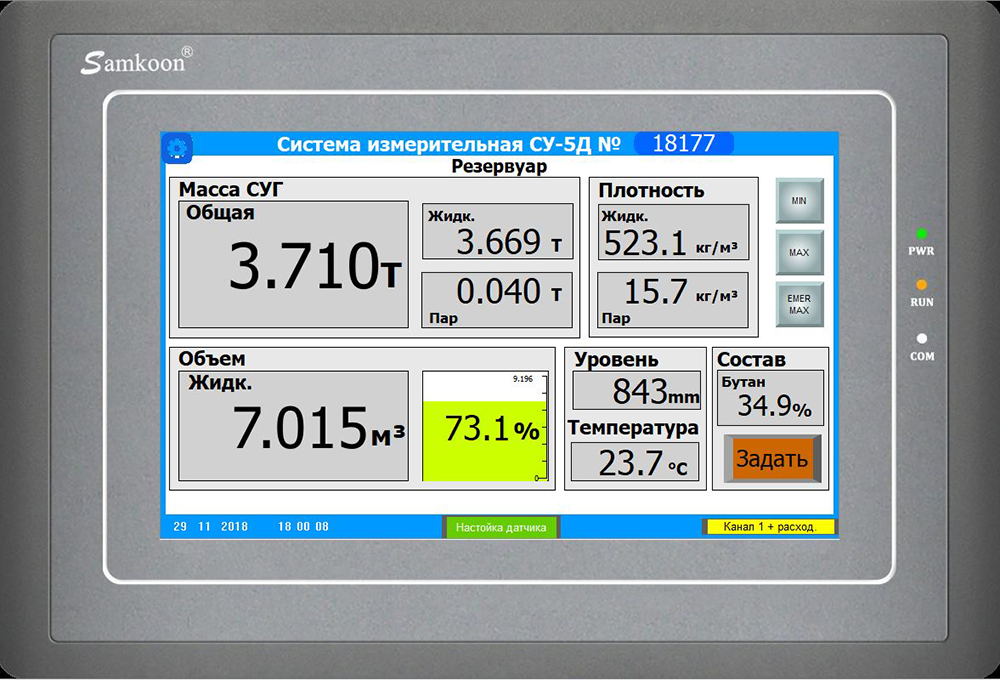

Блок СБ-5 на газовозе Экран панели. Уровнимер Экран панель. Расходомер с уровнимером


В системный блок СБ входит блок ИЗК-3 новой версии, который позволяет подключать к Системе СУ-5Д, помимо датчиков ДЖС-7, кориолисовые массомеры и счетчики типа LPM-200. Для снятия сигнала с счетчика используется энкодер Е-3 производства ООО "Техносенсор"
Системный блок СБ-5 или СБ-7 устанавливается в удобном месте в зоне 2 на цистерне газовоза или в кабине водителя. Системный блок обеспечивает опрос датчиков, обработку информации, выдачу результатов измерений на сенсорный экран высокого разрешения, выдачу результатов измерений через GSM-модем в режиме реального времени на сервер.
Сервер опрашивает все газовозы и раздает информацию в режиме реального времени по сети и через Интернет на удаленные ПЭВМ.
Таким образом, отображаемая на экране системного блока информация дублируется на экране ПЭВМ на автозаправочной станции.
В минимальной комплектации измерительная система состоит из системного блока и датчика в резервуаре газовоза. На экран выводится информация по запасам СУГ в резервуаре газовоза – масса общая, масса пара, масса жидкости, объем, уровень, плотность пара, плотность жидкости, температура.
В расширенной комплектации на трубопроводы устанавливаются кориолисовые массомеры Micro Motion® или устанавливается плотномер ДЖС-7П и счетчик LPM-200 с энкодером.
Обеспечивается автоматизированный отпуск заданного количества СУГ.



Технические характеристики блоков СБ
Параметр СБ-5 СБ-7

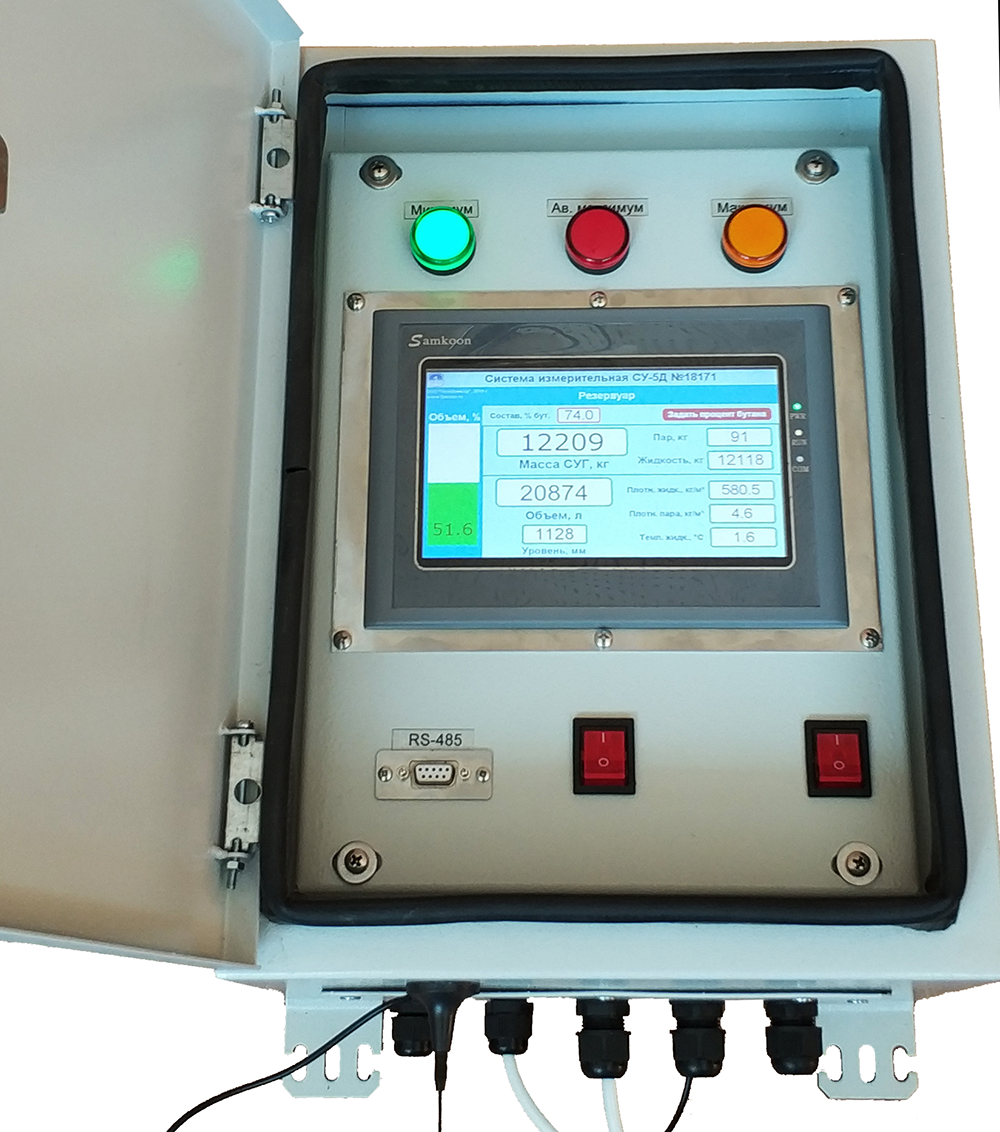

Внешний вид блока Проточный влагомер ДЖС-7В. Датчик влажности мазута. Проточный влагомер ДЖС-7В-m. Датчик влажности мазута.
Форм-фактор Цельносварной металлический ящик Пластиковый ящик
Габаритные размеры блока, мм 400x300x200 (высота 490 с петлями) 330x230x140 без внешнего пенала
715x335x240 внешний пенал 82130 Regon
Место установки Устанавливается в удобном месте в зоне 2 на цистерне газовоза или в кабине водителя Устанавливаться в пенал 82130 Regon, который защищает его от воздействия снега, дождя и грязи на дороге. Пенал 82130 Regon поставляется итальянской компанией DAKEN и признан годным для эксплуатации на раме грузового автомобиля при температуре до -40°С.
Так же может устанавливаться на стационарные резервуары в неотапливаемом помещении без пенала Regan
Диапазон рабочих температур, °С -40 до +80
Степень взрывозащиты Взрывозащищенность обеспечивается взрывозащитой вида «искробезопасная электрическая цепь уровня «ib» по ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты IP65
Техническая документация Открыть описание блоков СБ для газовозов. Открыть
Программное обеспечение Конфигуратор V5 для Систем СУ-5Д скачать
